製品概要

母屋カラーなしのスチールタイル取り付けシステムは、プロファイル鋼板の立った継ぎ目または台形リブに機器を直接取り付けるように設計されています。このシステムは、アルミニウムまたは亜鉛メッキ鋼製のクランプ ベース、高さ調整可能なブラケット、およびトップ レールまたはモジュール クランプで構成されます。横母屋が不要になり、材料費と設置時間が削減されます。クランプ機構は T ボルトとネオプレン パッドを利用して屋根膜を貫通することなくブラケットを固定し、耐候性を保ちます。荷重はシートのリブを介して基礎構造に伝達されます。標準互換性には、LSY-32/1000、YX25-210-840、リブ高さ 25mm ～ 75mm の台形タイルなどのプロファイルが含まれます。この取り付けシステムは、5° ～ 45° の傾斜角を持つ金属屋根上の太陽光発電パネル、ケーブル トレイ、または軽機械設備をサポートできます。

≤45° 屋根の勾配範囲
25-75mm 適合リブ高さ
M8 / M10 クランプボルトサイズ
EN 1991-1-4 風荷重設計
主な利点

母屋の削除

従来のレール母屋と比較して、二次鋼構造を 35 ～ 50% 削減します。取り付けブラケットは屋根シートのリブに直接取り付けられるため、材料費と貨物重量が削減されます。

防水性の完全性

クランプ設計では、EPDM またはシリコンパッドを使用して固定点を密閉します。屋根に貫通部がないため、雨漏りの可能性が軽減されます。動的条件下で600Paの防水性をテストしました。

高さと傾きを調整可能

統合されたスライド機構により、屋根の凹凸や太陽の向きを補正するために、垂直方向を最大 40 mm まで調整し、傾斜角を 0 ～ 15 度まで調整できます。

腐食に適合した材料

アルミニウム 6063-T5 (陽極酸化 AA15) または HDG スチール (Z600 コーティング) のクランプ。異種金属接触防止用のステンレス製A2-70ファスナーが付属しています。

製品の特徴
材質オプション アルミ押出材 6063-T5 (アルマイト処理 12～15μm) / 溶融亜鉛メッキ鋼板 S250GD Z (275～600g/m²)
クランプタイプ 台形シート用サイドクランプ、ミッドクランプ、エンドクランプ。立ち屋根用ユニバーサルシームクランプ
リブの互換性 台形（高さ25～75mm、ピッチ150～350mm）。波形（タイプ R32、R45）。正弦波プロファイル
耐荷重 極限引張強度: ブラケットあたりクランプ 2.5kN。設計荷重：垂直1.2kN / 水平0.8kN
ファスナー仕様 ステンレス鋼 A2-70 または A4-80 六角ボルト。組付け済みのばね座金と平座金
温度範囲 -40℃～110℃（EPDMシールにより弾力性を維持）
火災の分類 不燃性、ASTM E84 準拠のクラス A、アルミニウム部品
認証 ISO 9001:2015; IEC 62852 (クランプ力);風による揚力についてTUVテスト済み
アプリケーションシナリオ

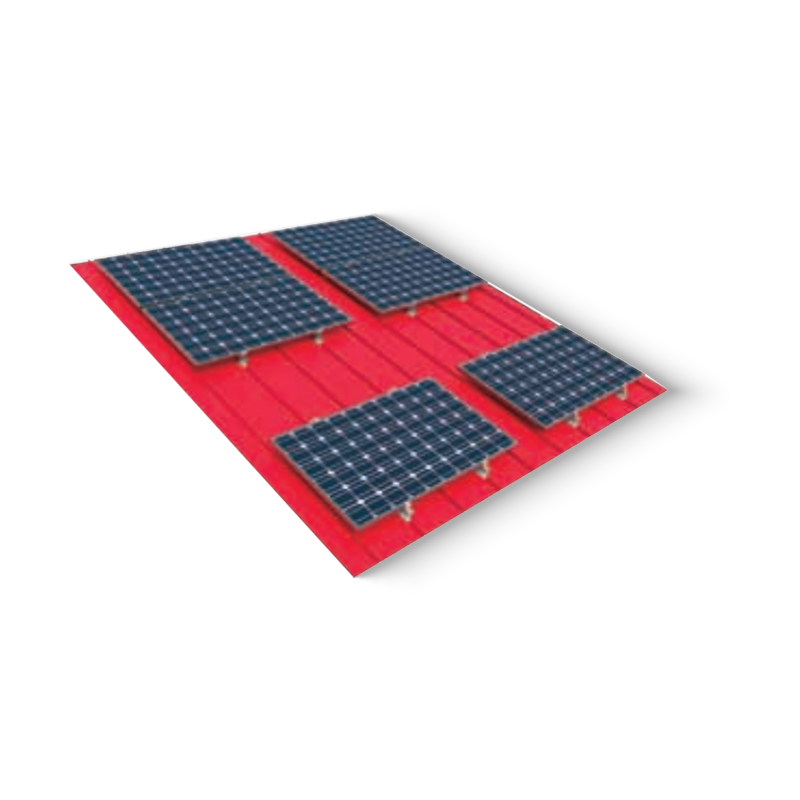

台形カラー鋼板を使用した産業用倉庫 - 屋上太陽電池アレイ（系統連系型太陽光発電システム）を直接取り付け。
農業用建物 (養鶏場、穀物貯蔵庫) – 母屋グリッドのない排気ファン、照明ブラケット、または小型機器の取り付け。
商業用金属屋根 (カーポート、物流センター) – ケーブル トレイまたは目立たない歩道をサポートします。
既存の鋼製屋根の改修プロジェクト - 主な構造を変更せずに荷重を追加するソリューション。
冷却システムと HVAC ライン セットは波形金属被覆材に固定されています。
技術的なメモとソリューション

耐風上げ抵抗

吸引力の高い屋根ゾーンの場合は、追加のロッキング クリップを使用し、クランプ密度を 1 平方メートルあたり 4 に増やします。 ASTM E1512 に準拠した現場引張試験により引抜力を検証します (クランプあたり最小 600 N)。

鋼板の熱移動

カラースチールは熱サイクルにより膨張します。ファスナーの疲労を避けるために、最大 3 mm の微小滑りを許容する摩擦パッドを備えたスロット付きブラケット穴を使用します。 M8 ボルトは 15 Nm のトルクを超えて締めすぎないでください。

異種金属接触

亜鉛メッキ鋼板屋根シートに接触するアルミニウム製ブラケットには、電気腐食を防ぐためにナイロン製アイソレータまたは非導電性ガスケットが必要です。アイソレーターを使用しない場合はアスファルトテープを貼ります。

シールの完全性検証

取り付け後、EPDM インサートが均一に圧縮されているかどうかを検査します。隙間が 1.5 mm を超える場合は、正しく取り付けられていないことを示しており、水の浸入を引き起こす可能性があります。 2週間後に再度トルクを与えます。

よくある質問
Q1 母屋不要システムはすべての台形金属屋根に適していますか?
互換性はリブの高さと間隔によって異なります。標準クランプはリブ高さ 25 ～ 75mm、クレスト幅 25 ～ 45mm に適合します。カスタム プロファイル (バット リブ、ナロー リブ) の場合は、プロファイル固有のジョー アダプターまたはカスタム加工されたクランプ インサートを使用します。
第2四半期 取り付けシステムには屋根の構造検証が必要ですか?
はい。屋根シートは追加の点荷重をサポートする必要があります。シートの厚さ (最小 0.5 mm 鋼)、リブの形状、および主母屋間のスパンに基づいて荷重計算を提供します。取り付けシステムは荷重をシートリブに伝達します。リブの強度をメーカーに確認してください。
Q3 このシステムは、アース接続なしでソーラーパネルの設置に使用できますか?
NEC 250 ではボンディングが必要です。アース クリップまたはクランプにあらかじめ取り付けられたアース歯を使用して、ブラケットとルーフ フレーム間の電気的導通を確立します。陽極酸化された表面は非導電性です。接続点のコーティングを除去するか、星型ワッシャーを使用してください。
Q4 時間の経過とともにどのようなメンテナンスが必要ですか?
クランプ トルクを毎年検査してください (M8 の場合は 12 ～ 14 Nm を推奨)。劣化した EPDM パッドは 8 ～ 10 年ごとに交換してください。沿岸地域で腐食の兆候がないか確認します。必要に応じて保護スプレーを塗布してください。
注文参考情報

部品番号付けスキーム

NPCS-[リブ高さコード]-[材質コード]-[クランプ形式]
例：NPCS-50-AL-SC → リブ高さ50mm、アルミ合金、台形シート用サイドクランプ

  • リブ高さコード：35、50、65、75
  • 材質：AL(アルマイト)/GS(亜鉛メッキ)
  • スタイル：SC（サイドクランプ）、MC（ミッドクランプ）、EC（エンドクランプ）

標準キットのコンポーネント

  • 上クランプと下クランプ（マッチドペア）
  • M8x40 ステンレスボルト ナイロックナット
  • EPDMゴムパッド（厚さ2mm、カット済み）
  • 平座金とばね座金のセット
  • 取付用トルクレンチアダプター（オプション）

包装: カートンあたり 50 セット インストールガイド

* 荷重値は UL 2703 および EN 1991 に基づく静的試験に基づいています。積雪/風ゾーン固有の調整にはフィールド エンジニアリングをお勧めします。すべての製品は RoHS 要件を満たしています。
