製品紹介

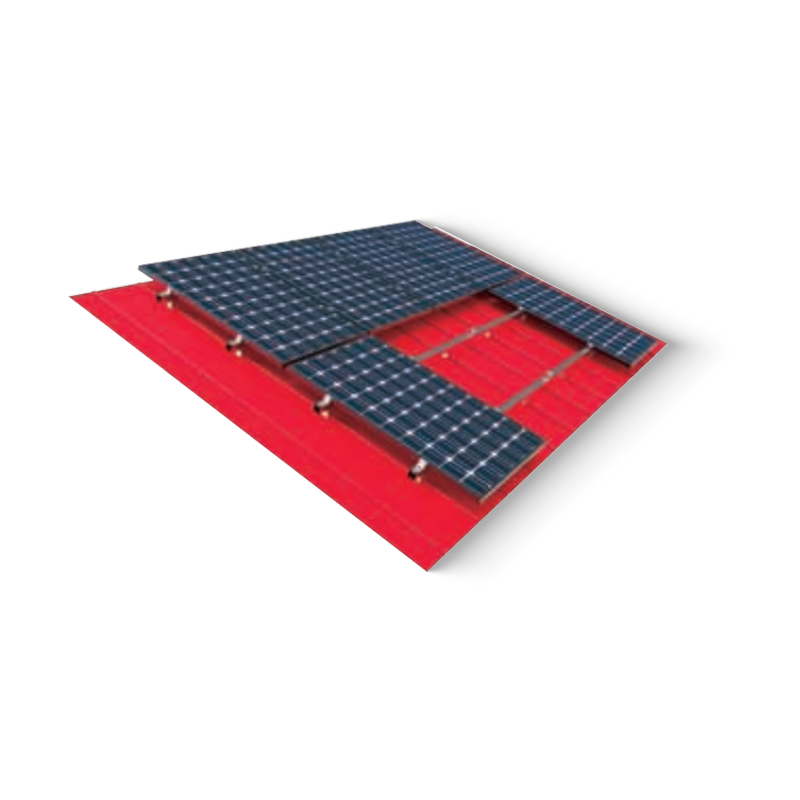

カラー鋼タイル太陽光発電設置システムは主に分散型カラー鋼タイトル屋根発電所に適しています。このシステムは主材料としてアルミニウムを使用しています。軽量で屋根への負担が少ないです。

非貫通・工業用屋上・台形・立ち縫い
カラースチールタイル取付システム
カラースチールタイル取付システム は、異形鋼板で構成される産業用および商業用の屋上に太陽光発電モジュールを設置するために設計された特殊な構造ソリューションです。このシステムは、カラースチールタイルのリブと直接接続するカスタマイズされたクランプとレール構成を利用し、屋根貫通の必要性を排除または最小限に抑えます。主に押出アルミニウム合金 (AL6005-T5) とステンレス鋼 (SUS304) ファスナーで構成された取り付けアセンブリは、熱膨張と風荷重の要件を考慮した機械的接続を提供します。そのモジュラー アーキテクチャは縦向きと横向きの両方のモジュール方向をサポートし、台形、波形、立ったシーム プロファイルなどのさまざまなリブ形状に適応します。
01
構造の完全性
非貫通スタンディングシームクランプまたはEPDMシール台形ブラケットを採用し、既存の屋根構造の防水層を維持します。
02
材質の耐久性
陽極酸化アルミニウムは大気腐食や工業用化学物質への曝露に対する耐性を備え、太陽電池アレイの動作寿命を延ばします。
03
負荷分散
静的および動的 PV モジュールの負荷を主母屋全体に分散するように設計されており、スチール タイルの局所的な変形を防ぎます。
04
設置速度
事前に組み立てられたコンポーネントと特殊なレールナットにより、現場での労働時間と機械の複雑さが軽減されます。
基材 アルマイト AL6005-T5
ファスナーの材質 ステンレス鋼 SUS304
屋根の種類 台形 / 波形 / 立ち縫い
風荷重 最大60m/秒
積雪荷重 最大1.4 kN/m²
傾斜角 平行または5°~15°の調整
製品の特徴
技術的パラメータ 仕様詳細
基材 アルマイト AL6005-T5
ファスナーの材質 ステンレス鋼 SUS304
適用屋根の種類 台形、波形、立ち縫い目
風耐荷重 最大60m/秒
耐積雪量 最大1.4 kN/m²
傾斜角度 屋根と平行または5°~15°調整
主なアプリケーション シナリオ
産業用倉庫 – 異形鋼板を使用した物流センターおよび製造施設の大規模な屋上太陽光発電プラント。
農業施設 – 鉄骨構造の家畜小屋と穀物貯蔵ユニットに太陽光発電を統合。
商業小売センター – 既存の金属屋根のショッピング複合施設を再生可能エネルギー生成用に改修します。
設置前検査
  • 基材の検証: カラースチールタイルの厚さと材質グレードを確認し、タッピンねじやクランプの摩擦に対する十分な引き抜き強度を確保してください。
  • 母屋の場所: すべての構造ファスナーが耐力フレームに固定されていることを確認するために、サブ屋根母屋の正確な位置を特定してマークを付けます。
運用ガイドライン
  • シーラントの塗布: 屋根への貫通が必要なシステムの場合は、湿気の侵入を防ぐために高品質 EPDM ガスケットまたはブチルゴムテープを使用する必要があります。
  • トルク仕様: すべてのステンレス鋼ボルトは、周期的な風の振動による緩みを防ぐために、エンジニアリング トルク値 (通常 15 ~ 20 N·m) で締め付ける必要があります。
  • 保管条件: コンポーネントは乾燥した換気された環境に保管されます。設置前に電気腐食を防ぐため、セメントや酸性物質との直接接触を避けてください。
物理的特性
種類 光起電力ステント
材質 材質 アルミニウム合金
表面仕上げ・処理

/

寸法範囲

カスタマイズ可能です

カスタマイズ可能です
サイドレールの高さ
長さ
太さ・線径
最大。使用荷重
アクセサリー・関連商品
製品の特徴

1. 軽量

2. 簡単な取り付け

3. 高いコストパフォーマンス

設計風圧:0.55KN/㎡

設計積雪圧:0.5KN/㎡

耐用年数: 30年

環境需要
アプリケーション 色 steel tile roof
  • 商社ですか、それともメーカーですか?

    私たちはメーカーです、私たちは自分自身を輸出することができます。

  • 支払い条件は何ですか?

    私たちは T/T、取消不能な L/C を一目で受け入れます。通常のご注文の場合、事前に 30%、発送前に 70% を希望します。

  • 納期はどのくらいですか?

    当社は通常のサイズを在庫しているメーカーです。入金確認後 25 日以内の配達をお約束します。

  • 無料サンプルはありますか?

    はい、可能ですが、運送費をご負担いただく必要があります。
