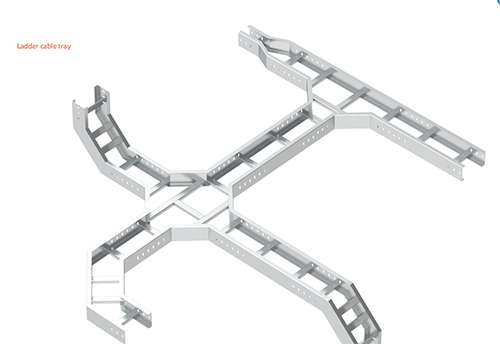

アルミ製ケーブルはしご サプライヤー
ホーム / 製品 / 樹脂溶射ケーブルトレイシリーズ / アルミ製ケーブルはしご
  • アルミ製ケーブルはしご
  • アルミ製ケーブルはしご
製品紹介

アルミプロファイルのラダーケーブルトレイは、高品質のアルミ合金素材を丁寧に使用しており、軽量でコストパフォーマンスに優れています。ユニークなラダーデザインは美しいだけでなく、ケーブル管理の柔軟性と効率を大幅に向上させます。その構造は、取り付けプロセスがシンプルかつ迅速であることを保証するために正確に計算され、最適化されており、複雑なツールを使用せずに簡単に完了できます。アルミニウム プロファイルは優れた熱伝導率を備えており、賢明な通気設計と組み合わせることで、システムの放熱能力を効果的に向上させ、過熱によるケーブルの経年劣化の問題を回避します。表面は耐食性を高めるために特別に処理されており、さまざまな複雑な環境に適しており、最新のデータセンター、工場、商業ビルに最適です。

産業用配電 / 船舶グレード / 耐食性
産業用配電用アルミニウムケーブルラダーシステム
アルミケーブルラダー は、大径の電力ケーブルやデータ通信回線を継続的にサポートし、組織化するように設計された構造アセンブリです。高強度の 6063 または 6061 シリーズ アルミニウム合金で作られたこれらのはしごシステムは、個々の横木で接続された平行なサイド レールを利用して、高電圧ケーブル配線の最大限の換気と熱放散を促進します。アルミニウム合金の軽量な性質により、長いスパンにわたって重いケーブル重量を扱うのに必要な機械的強度を維持しながら、建物のサポートにかかる構造的負荷が軽減されます。これらのシステムは、腐食性の大気条件に耐えるように設計されており、海洋、化学、および屋外の産業環境における標準的なインフラストラクチャ コンポーネントとなっています。
耐食性
自然酸化層は湿気、塩水噴霧、化学薬品に対する固有の保護を提供するため、定期的な塗装や亜鉛メッキが不要になります。
重量対強度比
アルミニウム製はしごは、同等のスチール製システムに比べて重量が約 50% 軽いため、耐荷重を損なうことなく労働力が削減されます。
のrmal Conductivity
オープンラング設計と合金の熱特性を組み合わせることで、電力ケーブル内の熱の蓄積を防ぎ、絶縁劣化を軽減します。
電気伝導率
アルミニウムは統合された接地導体として機能するため、個別のアース接続コンポーネントの必要性が軽減されます。
技術的な特徴と仕様
材質 アルミニウム合金押出材 6063-T6 / 6061-T6
サイドレールの高さ 50mm、100mm、150mm (カスタマイズ可能)
段の間隔 150mm、200mm、300mm中心
定格荷重 NEMA 12A、12B、12C、20A、20B、20C の分類
仕上げ ナチュラルミル仕上げまたはアルマイトコーティング
50%
スチールと比較して軽量化
6063-T6
合金グレードの標準
NEMA 20C
最大荷重の分類
主なアプリケーション シナリオ
オフショアおよび海洋プラットフォーム – 鋼鉄が急速に酸化する塩分を含んだ空気環境。
データセンター – 高密度ファイバーと電力ケーブル用の垂直および水平経路。
化学および石油化学プラント – 揮発性または腐食性の工業用ガスが存在する環境。
再生可能エネルギー設備 – 長期耐久性が必要な太陽光発電所と風力タービンタワー。
取り扱いと保管
  • 表面保護: 水による汚れを防ぐため、はしご部分は乾燥した換気の良い場所に保管してください。電気腐食を防ぐため、異種金属との接触を避けてください。
  • 入れ子: サイドレールの機械的な傷や曲がりを避けるために、保護スペーサーを使用してセクションを入れ子にするか積み重ねる必要があります。
安全性と使用上のヒント
  • 曲げ半径: ジャケットの損傷を防ぐために、はしごのエルボや交差点ではケーブルの最小曲げ半径が遵守されていることを確認してください。
  • 伸縮継手: 熱膨張と収縮を考慮して、指定された間隔で拡張スプライス プレートを取り付けます。
  • 負荷監視: 特定のスパン距離に対して計算された構造荷重を超えないようにしてください。サポートブラケットの間隔については、NEMA の荷重チャートを参照してください。
物理的特性
タイプ はしごタイプ
材質 材質 スチール、アルミ、ss304、ss316L
表面仕上げ・処理

亜鉛メッキ8um/電気亜鉛メッキ(≧12um)

溶融亜鉛メッキ(>60um)

プラスチック散布済み(>60um)

パワーコーティング

酸洗浄研磨(オプション)

寸法範囲

カスタマイズ可能です

150~600mm
サイドレールの高さ
長さ 50~200mm
太さ・線径 0.65~1.5mm
最大。使用荷重 サイズに応じて
アクセサリー・関連商品
製品の特徴 軽量、低コスト、ユニークなデザイン、取り付けが簡単、強力な放熱性と通気性を備えています。
シルバー、ブラックまたはカスタマイズ
環境需要 産業用(屋内、屋外、高腐食)
アプリケーション
  • 商社ですか、それともメーカーですか?

    私たちはメーカーです、私たちは自分自身を輸出することができます。

  • 支払い条件は何ですか?

    私たちは T/T、取消不能な L/C を一目で受け入れます。通常のご注文の場合、事前に 30%、発送前に 70% を希望します。

  • 納期はどのくらいですか?

    当社は通常のサイズを在庫しているメーカーです。入金確認後 25 日以内の配達をお約束します。

  • 無料サンプルはありますか?

    はい、可能ですが、運送費をご負担いただく必要があります。
