製品紹介

アルミニウム プロファイル ケーブル ラックは、データセンターのオープン ケーブル管理システム用に設計されています。軽量、高強度、メンテナンスの容易さで市場で広く評価されています。主材料として高品質のアルミニウム合金を使用することにより、ケーブル ラックの耐荷重性と耐食性が確保されると同時に、全体の重量が軽減され、取り扱いや設置が容易になります。表面は電気亜鉛メッキまたは溶融亜鉛メッキされており、コーティングの厚さはそれぞれ ≥12um および >60um で、防錆性と耐食性を備えています。この処理により、ケーブル ラックの耐用年数が延びるだけでなく、環境浸食に対する耐性も強化され、長期にわたる安定した動作が保証されます。ケーブル ラックのオープン設計により、ケーブルの敷設とメンテナンスがより便利になります。ケーブルラックの段差に簡単にケーブルを通すことができ、柔軟な配線レイアウトを実現します。同時に、オープン構造により空気循環が最適化され、データセンターの放熱効率が向上します。

オープンシステム・ケーブル管理

ケーブル管理用のオープンシステムを備えたアルミニウム製ケーブルラダー

電力、制御、通信ケーブル用のモジュール式サポート構造。屋内外の環境で高い機械的強度と耐食性を発揮するように設計されています。

製品概要

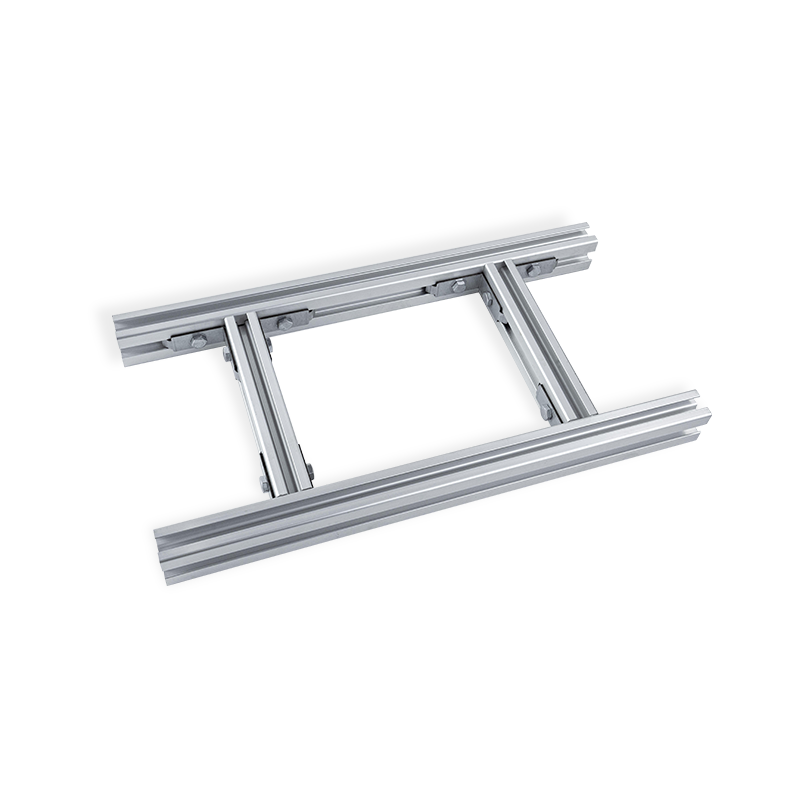

オープンシステムのアルミ製ケーブルはしごは、一定の間隔で横木で接続された2つの縦方向のサイドレールで構成され、はしご型の構造を形成します。押出アルミニウム合金 6063-T5 または 6061-T6 から製造されたこのシステムは、軽量でありながらケーブルに剛性の高い支持経路を提供します。オープン設計により、自然対流冷却が可能になり、熱の蓄積が防止され、既存のラインを切断することなくケーブルの追加や交換が簡単になります。表面処理には、ミル仕上げ、陽極酸化処理 (8 ~ 12μm)、またはポリエステル粉体塗装 (RAL カラー) が含まれます。標準の横桟間隔は 250mm または 300mm ですが、ご要望に応じて調整可能です。はしごセクションはスプライスまたはカプラーを介して結合し、直線走行、水平方向の曲がり、垂直方向の内側/外側の曲がり、およびライザーの移行をサポートします。オプションのクリートやローラーを使用してケーブルの保持力を強化したり、分離のために仕切りで覆うこともできます。

6063-T5 / 6061-T6 合金グレード
250&300mm 横段間隔(標準)
最大6m セクションの長さ
IP20~IP66 システム保護(カバー付き)

主な利点

W

重量と強度の比率

アルミニウム密度 2.7 g/cm3 は、1 段あたり最大 200 N/m の耐荷重を維持しながら、スチール代替品よりも 60% 軽量化を実現します (IEC 61537 に準拠してテスト)。

C

耐食性

自然酸化層または陽極酸化仕上げにより、湿気、塩水噴霧 (ASTM B117 で 480 時間以上テスト済み)、化学薬品に耐性があります。石油化学環境や海洋環境に適しています。

○pen accessibility

ラングの間隔により、ケーブルの垂れ下がりを制御し、目視検査を行うことができます。ケーブルの敷設や経路に沿った再配線に工具は必要ないため、設置時間が 30% 短縮されます。

R

迅速な組み立て

スナップイン スプライス プレートと事前にパンチされた穴により、ボルトによる接続が軽減されます。ケーブルラダーシステムの DIN EN 61537 規格に準拠。

製品の特徴

材質 押出アルミニウム合金 6063-T5 / 6061-T6 (カスタマイズ可能 6005A)
表面仕上げ ミル仕上げ、陽極酸化処理 (10μm クリアまたはブロンズ)、粉体塗装 RAL 9002 / RAL 7040 / RAL 1018
サイドレールの寸法 (高さ x 幅) 50x30mm | 80x40mm | 100x45mm | 120x50 mm (その他はご要望に応じて)
ラングプロファイル 20x12 mm 台形または 25x15 mm フラットバー;滑り止めパターンはオプションです
標準長さ 3000mm、4000mm、6000mm
横木の間隔 250 mm (ヘビーデューティ)、300 mm (標準デューティ)、150 mm (小型ケーブル用)
負荷クラス (IEC 61537) クラス60 / クラス120 / クラス180 (最大分布荷重1800N/m)
温度範囲 -40℃~120℃

アプリケーションシナリオ

発電所と変電所 データセンター(架空ケーブル配線) 水処理施設 石油およびガス精製所 商業用高層ビル 鉄道信号網 再生可能エネルギー (太陽光発電/風力発電) 空港手荷物および管理システム

技術的なメモとソリューション

電磁干渉 (EMI) の軽減

敏感な信号ケーブルの場合は、連続ボンディング ジャンパーを備えたアルミニウム製のはしごを取り付けます。接着されたラング接続を使用して、ループ インピーダンスを 10 m 長さあたり 0.1 オーム未満に低減し、EMC 指令 2014/30/EU を満たします。

熱膨張管理

アルミニウムは 23 x 10⁻⁶/K で膨張します。 20mを超える長さの場合は、10℃の変化ごとに15mmのギャップを持つ伸縮継手を組み込んでください。 6mごとに固定アンカーを配置することで座屈を防止します。

バイメタル腐食防止

アルミニウム製のはしごを亜鉛メッキ鋼製サポートに接続する場合は、絶縁パッドまたはダクロメットコーティングを施した亜鉛メッキワッシャーを使用してください。湿気の多い環境では、銅とアルミニウムが直接接触しないようにしてください。

耐震・振動コンプライアンス

ボルト留めされたスプライス プレートとスプリング クリップを備えたはしごシステムは、ゾーン 4 の地震加速度 (0.4g) に耐えます。振動の多い場所にはロックナットや防振金具をご使用ください。

よくある質問

ケーブルラダーとケーブルトレイの違いは何ですか?
ケーブルはしごには、間隔 (通常 250 ~ 300 mm) のオープン横木があり、通気性とゴミの収集を最小限に抑え、重いケーブルに最適です。ケーブル トレイの底部は中実または穴あきになっており、小径ケーブルに適しています。はしごを使用すると重量が軽減され、降ろしやすくなります。
アルミニウム製ケーブルはしごは、沿岸環境の屋外で使用できますか?
はい。陽極酸化仕上げ (最小 15μm) またはエポキシ - ポリエステル ハイブリッドによる粉体塗装を指定します。海洋飛沫が直接かかる場所には、クロメートフリーの化成コーティングと 1000 時間の塩水噴霧テスト済みの耐久性の高いポリエステル コートを施した 6063 アルミニウムを使用してください。
特定のスパン長に対する耐荷重を計算するにはどうすればよいですか?
IEC 61537 の荷重表を参照してください。たとえば、スパン 3m、横桟間隔 250mm のサイド レール 100x45mm は、分布荷重 1200 N/m をサポートします。負荷が大きくなる場合は、横木密度を増やすか、スパンを減らしてください。メーカーの荷重たわみ表を参照してください。
穴を開けずにケーブルを固定できるアクセサリはありますか?
はい。ユニバーサルサドルクリップ、バネ鋼製ファスナー、面ファスナーストラップが横木に直接取り付けられます。また、スナップ ベース付きのケーブル クリートは、サイド レールの穴 (50 mm ごとにあらかじめ開けられた穴) にフィットします。

注文参考情報

部品番号コード ACL-[レール高さ]-[横桟間隔]-[仕上げコード]-[長さcm]
ACL-100-300-PC7035-400 → 高さ 100mm、横桟間隔 300mm、パウダーコート RAL7035、長さ 4000mm
標準付属品 スプライス プレート (ペア)、ボルトとスプリング ナット、ボンディング ジャンパー、サイド レール用エンド キャップ
カスタマイズオプション 排水用の傾斜横木、316 ステンレス鋼ハードウェア、組み立て済みカプラー、迅速な取り付けのための脱落防止ナット チャネル
*すべての技術データは、アルミニウム押出形材に基づいています。耐荷重は IEC 61537:2021 に従って検証されています。製品のイラストと仕様は技術的に変更される場合があります。
