製品紹介

プラスチックをスプレーした上向きに湾曲した円形アクセサリは、ケーブル トラフ システム用に特別に設計されています。独特の上向きに湾曲した構造と高品質のプラスチック溶射処理により市場で好評を博しています。ベース素材として高品質のスチールを使用することで、アクセサリーの強度と安定性が保証されます。表面は高品質のプラスチックスプレー (>60um) で処理されており、豊かで耐久性のある色で、全体の美観が向上するだけでなく、耐食性も向上します。トラフ構造により取り付け、分解が容易で、ケーブルの配線やメンテナンスが容易です。完全に密閉されたケーブル導体設計により、制御ケーブルがシールドおよび保護され、電磁干渉や物理的損傷が回避されます。独自の上向きに湾曲したデザインにより、ケーブルはより柔軟で配線時に便利になり、特に配線を上向きに曲げる必要がある場合に適しています。データ センター、産業プラント、または効率的なケーブル管理が必要なその他の場所であっても、このプラスチック スプレーによる上向きに湾曲した円形アクセサリは、不可欠な選択肢です。

垂直方向転換・粉体塗装

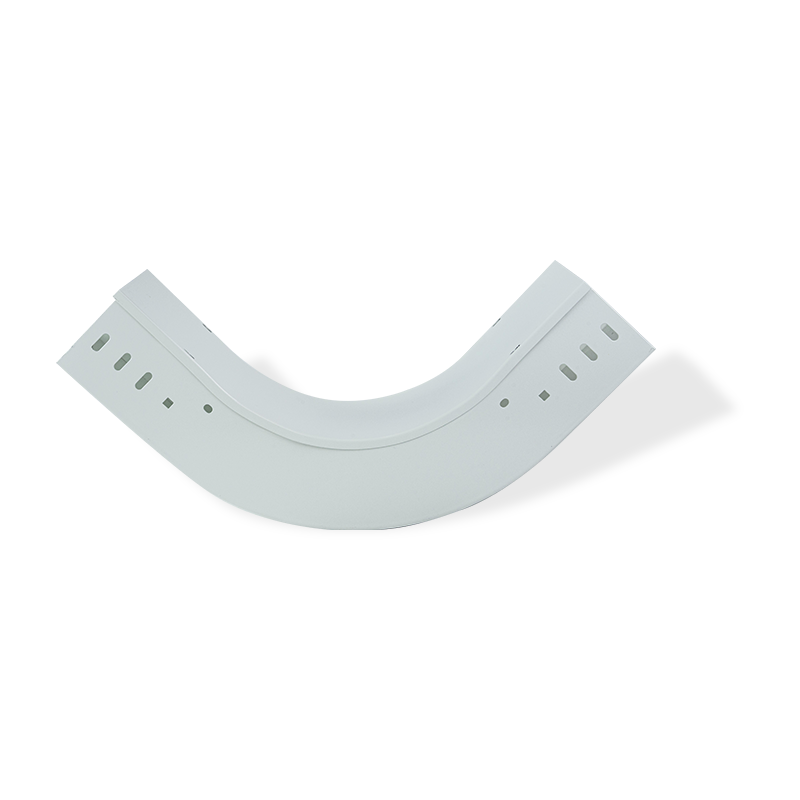

ケーブルトラフシステム用スプレープラスチックアップラウンドベンドアクセサリ
スプレープラスチックアップラウンドベンドアクセサリー は、ケーブル管理経路の垂直方向の変更を容易にするように設計された特殊なコンポーネントです。これらのアクセサリは、ケーブル トラフに湾曲した移行部を提供し、ケーブルの曲げ半径を損なうことなく、壁や構造サポートに沿って配線システムを上昇させることができます。炭素鋼で作られ、熱硬化性粉体塗装 (スプレー プラスチック) で処理されたこれらの曲げは、ケーブルを引っ張るための滑らかな内面を確保しながら、環境要因に対する保護バリアを提供します。 「アップラウンド」構成は、モジュラー ケーブル トラフ レイアウト内での 90 度の垂直方向の上向き移行を特に管理します。
耐環境性
静電スプレー プラスチック コーティングは、湿気、化学物質の蒸気、酸化に耐える高密度の非多孔質層を提供し、ケーブル管理システムの耐用年数を延ばします。
ケーブル保護
丸みを帯びたアーク設計により、電源ケーブルとデータケーブルに必要な最小曲げ半径が維持され、絶縁応力と信号の減衰が防止されます。
電気絶縁
プラスチック コーティングは追加の誘電体バリアとして機能し、容量結合のリスクを軽減し、電気設備全体の安全性を高めます。
標準化された統合
国際的なケーブルトラフ規格に合わせて設計された寸法とボルト穴構成により、直線部分とのシームレスな接続が保証されます。
基材 冷間圧延・熱間圧延炭素鋼
表面処理 静電ポリエステル/エポキシ粉体塗装
標準の厚さ 1.0mm~2.5mm
曲げ角度 90度垂直上向き
膜厚 60μm~100μm
色のオプション RAL 7035 / 黒 / 指定
製品仕様と技術的特徴
特徴 技術的な説明
基材 冷間圧延炭素鋼・熱間圧延鋼材
表面処理 静電ポリエステル/エポキシ粉体塗装
標準の厚さ 1.0mm - 2.5mm (負荷要件に基づいてカスタマイズ可能)
曲げ角度 90度垂直上向き
コーティングの厚さ 60μm~100μm
カラーオプション RAL 7035 (グレー)、黒、または指定された工業用トーン
工業製造プラント – 床レベルのトラフから高架機械または頭上の母線までの配電線の配線。
データセンターとサーバールーム – 床下の空隙と頭上のラダーラックの間の高密度光ファイバーと銅線ケーブルの移行を管理します。
商業インフラ – オフィスビル、ショッピングモール、病院のユーティリティシャフト内の垂直ケーブル配線。
地下施設 – 湿度レベルの高い地下鉄の駅、トンネル、駐車場構造物の耐食性トランジション。
保管条件
  • 環境: 乾燥した換気の良い屋内倉庫に保管してください。設置前のプラスチックコーティングの紫外線劣化を防ぐため、長時間の日光や降雨に直接さらさないようにしてください。
  • スタッキング: 大量保管中にスプレープラスチックの表面に傷がついたり欠けたりするのを防ぐために、コンポーネント間に保護スペーサーまたは元のパッケージを使用してください。
設置上の注意事項
  • ファスナーの選択: 接合部分の耐食性の完全性を維持するために、接続にはステンレス鋼または亜鉛メッキのボルトを使用してください。
  • 接地の連続性: スプレー プラスチック コーティングは絶縁体であるため、接地の目的で電気的連続性を維持するために、接合ジャンパーが接合部全体に取り付けられていることを確認してください。
  • エッジ検査: 輸送中にコーティングに機械的損傷が発生していないことを確認します。露出した金属にはタッチアップ スプレーを使用して、局所的な酸化を防ぎます。
物理的特性
タイプ スルータイプ
材質 材質 スチール、アルミ、ss304、ss316L
表面仕上げ・処理

亜鉛メッキ8um/電気亜鉛メッキ(≧12um)

溶融亜鉛メッキ(>60um)

プラスチック散布済み(>60um)

パワーコーティング

酸洗浄研磨(オプション)

寸法範囲

カスタマイズ可能です

50/100/150/200/250/300mm
サイドレールの高さ 25/50/75/100/150mm
長さ
太さ・線径 0.8/1/1.2mm
最大。使用荷重 サイズに応じて
アクセサリー・関連商品
製品の特徴 完全に密閉されたケーブルトラバーは、制御ケーブルを干渉からシールドし、保護するのに効果的です。
腐食性の高い環境でのケーブルの使用。
シルバーまたはその他/顧客による
環境需要 屋内&乾燥常温軽防食&屋外湿潤高温&重腐食&乾燥常温
アプリケーション 石油ガス、化学、船舶、建築、インフラ
