溶融亜鉛メッキケーブルはしご サプライヤー
ホーム / 製品 / 樹脂溶射ケーブルトレイシリーズ / 溶融亜鉛メッキケーブルはしご

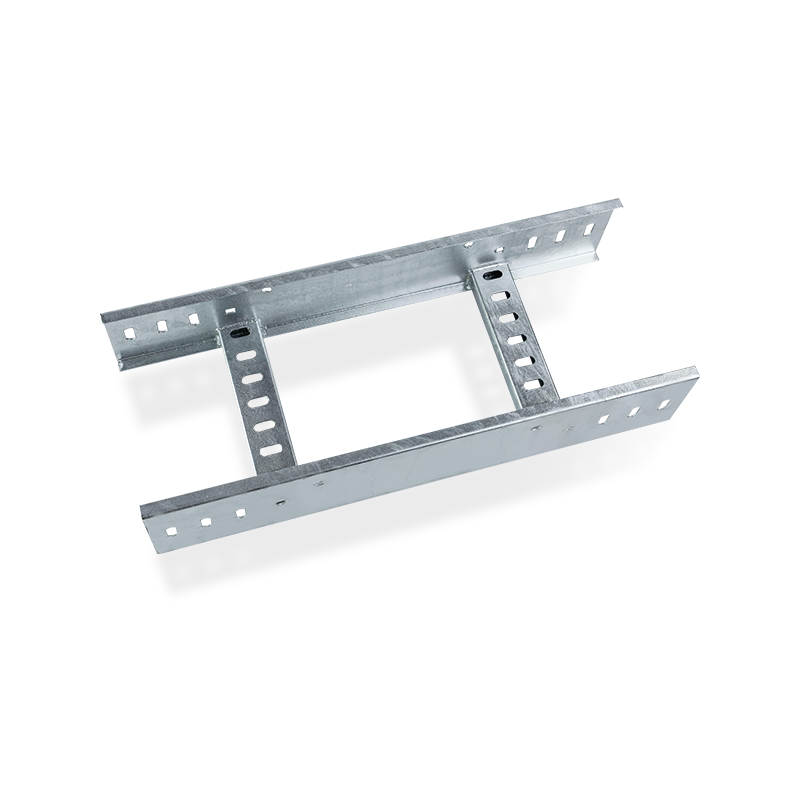

  • 溶融亜鉛メッキケーブルはしご
  • 溶融亜鉛メッキケーブルはしご
製品紹介

溶融亜鉛メッキはしご型ケーブル トレイは、軽量アルミニウム合金と溶融亜鉛メッキ防食技術を巧みに組み合わせて、軽量で耐久性のあるケーブル管理ソリューションを作成します。独自の溶融亜鉛メッキ処理により耐食性があり、過酷な環境下でも長寿命を維持します。巧妙なはしご型構造設計により、ケーブルの多層配置と効率的な管理が容易になるだけでなく、最適化された通気孔設計により放熱効率が大幅に向上します。製品コストが低く、設置プロセスが簡単かつ迅速で、専門的なスキルがなくても完了できるため、全体的な導入コストが大幅に削減されます。商業ビル、データセンター、産業プラントのいずれであっても、溶融亜鉛メッキはしご型アルミニウム ケーブル トレイは、安定した信頼性の高いケーブルのサポートと保護を提供でき、現代の電気設備には不可欠かつ重要な部分です。

ASTM A123 · BS EN ISO 1461 · 陰極防食
溶融亜鉛メッキケーブルはしご
溶融亜鉛メッキケーブルはしご は、要求の厳しい環境で大径の電力ケーブルとデータ ケーブルをサポートおよび管理するために設計された頑丈な構造システムです。炭素鋼から製造され、製造後に溶融亜鉛に浸漬されます(規格に準拠) ASTM A123 または BS EN ISO 1461 このシステムは、犠牲陰極保護層として機能する冶金的結合を提供します。このはしご構成は、個別の横桟で接続された 2 つの縦方向のサイド メンバーで構成され、高電圧ケーブルの最大限の換気と熱放散を促進します。オープン設計により、配線上のどの時点でもケーブルの出入りが容易になり、メンテナンスや将来のシステム拡張が簡素化されます。
01
金属耐食性
溶融亜鉛めっきでは、通常 65 ~ 85 ミクロンを超える膜厚が形成され、大気中の湿気、塩水噴霧、産業汚染物質に対するバリアが提供されます。
02
構造的完全性
溶接された横木からレールまでの構造により、高い耐荷重能力が保証され、外装ケーブルと重い電力鉛重量の下でも寸法安定性が維持されます。
03
放熱
開いた横線の間隔は、電気回路の定格電流を維持するために不可欠な、導体の周囲の熱の蓄積を防ぎます。
04
自己修復特性
亜鉛の陰極性の性質により、設置中に小さな表面の傷や現場での切断が発生した場合に、露出した鋼材をコーティングで保護することができます。
基材 Q235B 炭素鋼 / 亜鉛メッキ鋼板
表面仕上げ 製造後の溶融亜鉛メッキ (HDG)
横木の間隔 150/200/250/300mm間隔
膜厚 65μm~85μm(ISO1461)
サイドレールの高さ 50 / 100 / 150 mm (カスタマイズ可能)
製品の特徴
特徴 技術仕様
基材 Q235B 炭素鋼 / 亜鉛メッキ鋼板 Sheet
表面仕上げ 製造後の溶融亜鉛メッキ (HDG)
段の間隔 150mm、200mm、250mm、300mm間隔
サイドレールの高さ 50mm、100mm、150mm (カスタマイズ可能)
コーティングの厚さ 平均 65μm ~ 85μm (ISO 1461 による)
アプリケーションシナリオ
工業用処理プラント – 化学施設および製油所 屋外インフラ – 橋、トンネル、変電所 データセンターと電気通信 – 高通気ケーブルのサポート 海洋および沿岸プロジェクト – 高塩分環境
保管条件
溶融亜鉛メッキケーブルはしご components should be stored in a dry, well-ventilated area prior to installation. Bundles should be elevated off the ground and slightly tilted to prevent stagnant water accumulation, which can lead to "white rust" (zinc hydroxide) formation.
現場での切断と保護
切削工具: 隣接する亜鉛コーティングへの熱損傷を最小限に抑えるために、砥石車ではなく冷間切断方法 (バンドソー) を使用します。
エッジ処理: 現場での切断、ドリル穴、または損傷した領域は、亜鉛を豊富に含む冷間亜鉛めっきスプレー (乾燥皮膜中の亜鉛 90% 以上) で直ちにコーティングする必要があります。
接地: 地域の電気規則に従って、ボンディング ジャンパーまたは鋸歯状フランジ ナットを使用して、ジョイント全体の電気的導通を確保してください。
物理的特性
種類 はしごタイプ
材質 材質 スチール、アルミ、ss304、ss316L
表面仕上げ・処理

亜鉛メッキ8um/電気亜鉛メッキ(≧12um)

溶融亜鉛メッキ(>60um)

プラスチック散布済み(>60um)

パワーコーティング

酸洗浄研磨(オプション)

寸法範囲

カスタマイズ可能です

150~600mm
サイドレールの高さ
長さ 50~200mm
太さ・線径 0.65~1.5mm
最大。使用荷重 サイズに応じて
アクセサリー・関連商品
製品の特徴 軽量、低コスト、ユニークなデザイン、取り付けが簡単、強力な放熱性と通気性を備えています。
シルバー、ブラックまたはカスタマイズ
環境需要 産業用(屋内、屋外、高腐食)
アプリケーション
  • 商社ですか、それともメーカーですか?

    私たちはメーカーです、私たちは自分自身を輸出することができます。

  • 支払い条件は何ですか?

    私たちは T/T、取消不能な L/C を一目で受け入れます。通常のご注文の場合、事前に 30%、発送前に 70% を希望します。

  • 納期はどのくらいですか?

    当社は通常のサイズを在庫しているメーカーです。入金確認後 25 日以内の配達をお約束します。

  • 無料サンプルはありますか?

    はい、可能ですが、運送費をご負担いただく必要があります。
