  • ファイバーケーブルトレイトランペット
  • ファイバーケーブルトレイトランペット
製品紹介

ファイバーケーブルトレイトランペットはユニークな構造を持っています。トランペットの形状は、光ファイバ線路のスムーズな移行を効果的にガイドし、出口のスペース制限によって引き起こされる不十分なファイバ曲げ半径の問題を軽減します。トランペットの表面は滑らかで、光ファイバーが出口で損傷しないようにしています。同時に、その設計はファイバー曲げ半径規格を満たしており、安定したファイバー性能を保証します。ファイバーケーブルトレイトランペットは取り付けが簡単で、強力な互換性があります。さまざまな光ファイバートレイシステムに適しています。難燃性能はUL94 FV-0規格を満たしています。安全で信頼できます。データセンターの光ファイバー配線における光ファイバー回線を効率的に管理するための重要なアクセサリです。正確な計算と厳格なテストを通じて、ファイバーケーブルトレイトランペットは、光ファイバーラインのレイアウトの柔軟性とデータ伝送効率を向上させるための理想的な選択肢となりました。

ケーブル出口ウォーターフォール・曲げ半径保護

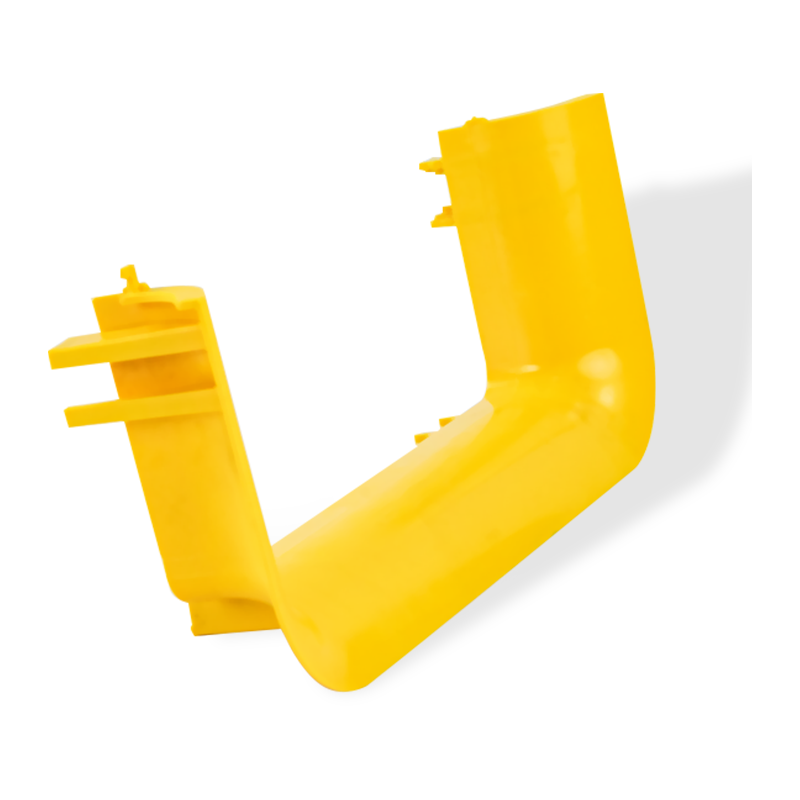

ファイバーケーブルトレイトランペット
ファイバーケーブルトレイトランペット は、ケーブル出口ウォーターフォールまたは半径ドロップとしても知られ、ケーブル管理システム内で光ファイバーを組織的に配線するために設計された特殊なコンポーネントです。その主な機能は、光ファイバー ケーブルを水平トレイまたは配線路から垂直配電フレームまたは機器ラックへ移行しやすくすることです。特定のフレア形状で設計されたこのコンポーネントは、光ファイバーの臨界曲げ半径を維持し、微小曲げによる信号の減衰や機械的故障を防ぎます。難燃性の ABS または PVC 素材で作られたトランペットは、設置時や高密度ケーブルの管理時に繊細なケーブル ジャケットに滑らかで引っ掛かりのない表面を保証します。
曲げ半径保護
湾曲したプロファイルは最小曲げ半径 (R30 / R50 / R100) をサポートし、下方への移行中にファイバーの完全性を保護します。
難燃性
UL94-V0 定格の材料で、データセンターおよび電気通信の火災安全基準への準拠を保証します。
モジュラー統合
スナップオンまたはボルトオンの取り付けメカニズムにより、複雑な工具やダウンタイムなしで取り付けが可能です。
引っ掛かりのないデザイン
滑らかな内面と外面により鋭利なエッジが排除され、ファイバーパッチコードへの摩擦による損傷が軽減されます。
材質 難燃性ABS/PC/PVC(UL94-V0)
標準曲げ半径 R30 / R50 / R100 オプション
温度範囲 -25℃~75℃
インストール スナップオン / スクリューマウント
イエロー、オレンジ、ブラック
製品の特徴
パラメータ 技術仕様
材質 難燃性ABS/PC/PVC(UL94-V0)
標準曲げ半径 R30 / R50 / R100 オプション
動作温度 -25℃~75℃
インストール Method スナップオン / スクリューマウント / Side-rail attachment
カラーコンプライアンス イエロー (標準)、オレンジ、またはブラックが利用可能
主なアプリケーション シナリオ
データセンター – サーバーラックへのオーバーヘッド配線路の落下 中央オフィス – 複数階のファイバー ルーティング クラウド インフラストラクチャ ハブ – 高密度スイッチング エントリ ポイント ISP 施設 – バックボーンから終端ハードウェアへの移行
インストール Protocols
  • アライメントチェック: トランペットが垂直ケーブル マネージャーの中心に位置合わせされていることを確認し、ファイバーの束に横方向の応力がかかるのを防ぎます。
  • キャパシティ管理: トランペット領域を埋めすぎないようにしてください。ケーブルの体積は断面積の 70% 以下に維持してください。
  • 添付ファイルの検証: ケーブルを引っ張るときに外れることを防ぐために、スナップフィット コネクタがトレイの側壁に完全に係合していることを確認します。
保管および環境要件
  • 環境管理: 直射日光を避け、乾燥した換気の良い場所に保管してください。
  • 化学物質への暴露: 難燃性を低下させる可能性がある強力な溶剤や酸性洗浄剤との接触を避けてください。
物理的特性
種類 ファイバーケーブルトレイ/光ケーブルトレイ
材質 材質 ストレート部は難燃性PVC、付属品は難燃性ABS、フレキシブルチューブの材質はPPです。 UL94 FV-0 等級の難燃性材料
表面仕上げ・処理

/

寸法範囲

カスタマイズ可能です

120/240/300/360
サイドレールの高さ 100
長さ 2000/3000/カスタマイズされた
太さ・線径
最大。使用荷重
アクセサリー・関連商品
製品の特徴

1. 密閉型設計で、光ファイバーケーブルを損傷から保護します。

2. ファイバーレースウェイダクトは、滑らかな表面と優れた外観を備えた難燃性プラスチック素材で作られています。

3. 曲げ半径制御を提供し、ファイバ半径≧40mmを保証します。可動ケーブル出口キットは、データセンターの拡大する要求を満たすためにオプションです。

4. 吊り下げ、キャビネット上部のサポート、または他のケーブルトレイとの接続など、さまざまな種類の設置方法が利用可能です。

イエロー(パントン123c)
環境需要 屋内
アプリケーション 光ファイバーケーブル管理、電源ケーブル管理など、幅広いアプリケーションに適しています。
  • 商社ですか、それともメーカーですか?

    私たちはメーカーです、私たちは自分自身を輸出することができます。

  • 支払い条件は何ですか?

    私たちは T/T、取消不能な L/C を一目で受け入れます。通常のご注文の場合、事前に 30%、発送前に 70% を希望します。

  • 納期はどのくらいですか?

    当社は通常のサイズを在庫しているメーカーです。入金確認後 25 日以内の配達をお約束します。

  • 無料サンプルはありますか?

    はい、可能ですが、運送費をご負担いただく必要があります。
