ファイバーケーブルトレイエンドカップ サプライヤー
ホーム / 製品 / ファイバーケーブルトレイ/光ケーブルトレイ / ファイバーケーブルトレイエンドカップ
  • ファイバーケーブルトレイエンドカップ
  • ファイバーケーブルトレイエンドカップ
製品紹介

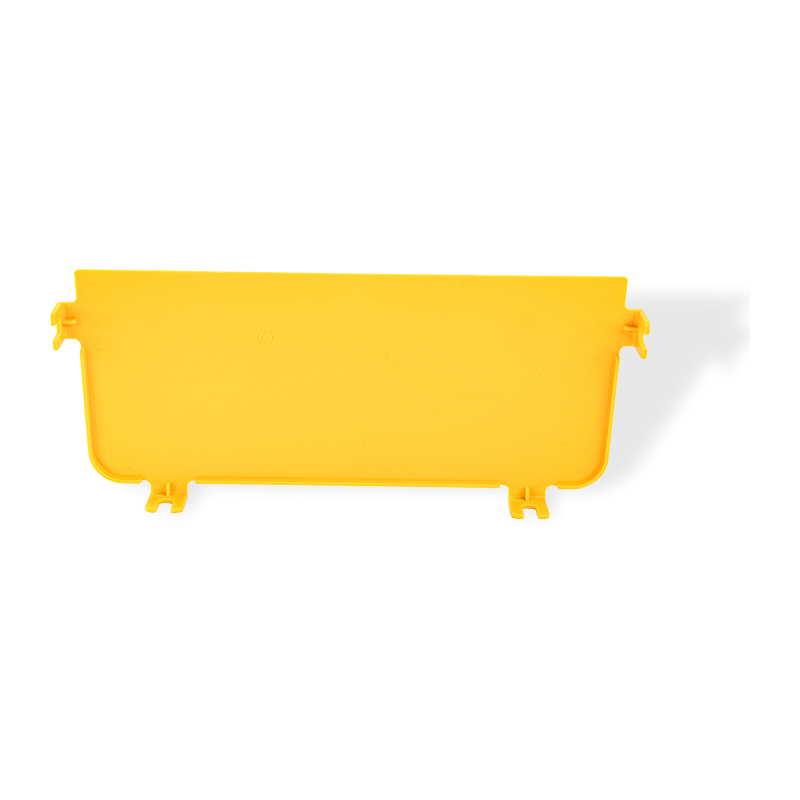

ファイバー ケーブル トレイ エンド カップは、光ファイバー トラフ システムの重要なアクセサリです。難燃性のABS素材を使用しており、安全性と安定性を確保します。このポート バッフルは、光ファイバーのトラフの端を完全に閉じ、ほこりや破片の侵入を効果的に防ぎ、光ファイバーを偶発的な損傷から保護するように精巧に設計されています。難燃性能はUL94 FV-0規格を満たしており、安全・安心です。ポートバッフルは取り付けが簡単で、強力な互換性があります。さまざまな光ファイバートラフシステムに適しています。その滑らかな表面と整った外観は、全体の美しさを向上させるだけでなく、光ファイバー回線を効果的にガイドして、スムーズで効率的なデータ伝送を保証します。新しいデータセンターであろうと拡張されたデータセンターであろうと、ポートバッフルは不可欠で高品質な選択肢です。

ファイバーケーブルトレイエンドカップ

製品分類: 光ケーブルトレイ

製品概要

ファイバ ケーブル トレイ エンド カップは、光ケーブル トレイの開放端に取り付けられる終端アクセサリです。これにより、破片の蓄積、ケーブル終端との物理的接触、および光ファイバー ケーブルの偶発的なずれを防ぐ密閉バリアが形成されます。エンドカップは静電粉体塗装が施されたスチールで製造されており、標準トレイ寸法 (幅 100mm ~ 600mm) に適合します。このコンポーネントは、トレイの横木に合わせて事前に開けられた取り付け穴と、鋭利な角を排除した滑らかな丸みを帯びたエッジプロファイルを備えています。取り付けられると、エンド カップはトレイの端点から出たり終端したりする光ファイバーの曲げ半径のコンプライアンスを維持します。その設計は直線セクション、垂直方向の曲がり、または水平方向のエルボと統合されており、ケーブル管理経路全体にわたって一貫したケーブル保護を提供します。

主な利点

  • 標準光ケーブルトレイ幅(100mm、150mm、200mm、300mm、400mm、500mm、600mm)との寸法互換性。
  • 耐食性ポリエステルコーティング(80~100ミクロン)を施した厚さ0.8mm~1.5mmの亜鉛メッキ鋼板。
  • スロット付き横木を備えたトレイへの工具不要のスナップフィット取り付け。高振動環境でもネジ固定が可能です。
  • ファイバーの曲げ半径違反を防ぐために半径 5 mm の丸いエッジ (IEC 60794-1-21 に準拠)。
  • ケーブルの排水と通気のための底部のオープンスロット設計により、湿気の滞留を軽減します。

製品の特徴

材質 冷間圧延鋼 (DX51D Z) またはステンレス鋼 304/316L
表面仕上げ 静電粉体塗装、RAL 7035 または RAL 9010。厚さ60~80μm
厚さのオプション 1.0mm、1.2mm、1.5mm (トレイの定格荷重による)
幅の互換性 100mm ~ 600mm、サイドフランジで調整可能
高さ 50mm、80mm、100mm、120mm (トレイサイドレールの高さに一致)
温度範囲 -40℃~85℃
耐火等級 UL 94 V-0;酸素指数 ≥28% (全鋼バージョンにはプラスチック部品が含まれていません)
設置方法 ネジ固定 (M6x12 ボルト) またはスプリング ナットによるクリップオン

アプリケーションシナリオ

ファイバ ジャンパが機器ラックに移行するエンドポイントのデータ センター ケーブル トレイ。
バックボーン光ケーブルの終端保護を必要とする通信局およびヘッドエンド。
振動のある産業用オートメーション環境で、ケーブル端のズレを防止します。
ケーブル ライザー シャフトと、壁貫通部でトレイが終わる建物の配線ポイント。
屋外ファイバーエンクロージャーおよびキャビネットエントリーポイント (オプションのグランドプレート付き IP30 定格)。

テクニカルノートとソリューション

設置スペース要件

エンドカップと隣接する壁または機器との間には、少なくとも 25 mm のスペースを維持してください。標準の SMF-28 ファイバでは、クリアランスが制限されているため、ファイバの曲げ半径が 40 mm 未満になる可能性があります。スペースが限られている場合は、オフセット エンド カップ (15 度または 30 度の角度) を使用します。

接地導通

表面が塗装されたエンドカップは、トレイのアースに自動的に接着しません。 TIA-607-B に従ってシステム接地のための電気的導通を確保するには、取り付けネジとトレイの間に接地クリップまたは星型ワッシャーを取り付けます。

屋外トレイの湿気管理

屋外または洗い流すエリアの場合は、底部水抜き穴 (直径 2 mm、間隔 50 mm) のあるエンド カップを選択してください。排水がないと結露が蓄積し、光コネクタの挿入損失が増加します。スロット付きエンドカップは通気性を提供し、差圧を軽減します。

ケーブルラダーと穴あきトレイの互換性

標準のエンド カップは、穴あきケーブル トレイ用に設計されています。はしご型トレイ (段間隔 250 mm または 300 mm) の場合は、エンドポイントでのケーブルのたるみを防ぐために、最後の段を超えて重なる拡張フランジ エンド カップを使用します。

よくある質問

エンドカップは既存の設置済みトレイに後付けできますか?
はい。エンドカップは、ケーブルを取り外さずにトレイのサイドレール上をスライドします。ただし、ケーブルがトレイの端から 30 mm を超えて伸びる場合は、ファイバーの歪みを防ぐために取り付け中に一時的なサポートが必要です。
エンドカップ自体の耐荷重はどのくらいですか?
エンドカップは耐荷重用に設計されていません。端面にかかる最大軸力50N(静荷重5kg相当)。ケーブルの牽引または張力の用途には、専用のプルオフ エルボまたは終端ボックスを使用します。
エンドカップには防塵用のガスケットが必要ですか?
標準バージョンにはガスケットがありません。 IP4X 保護レベルの場合は、フランジにネオプレン ガスケット (厚さ 2mm) が事前に取り付けられたエンド カップを注文してください。ガスケットが圧縮されて、エンドカップとトレイサイドレールの間の隙間をシールします。
既存のトレイの正しいエンドカップ サイズを確認するにはどうすればよいですか?
トレイのサイド レール間の内部幅を測定します (公称幅ではありません)。サイドレールの高さも測定します。エンドカップのマーキングは、互換性のあるトレイ シリーズを示します。たとえば、「C100H80」は幅 100 mm x 高さ 80 mm のトレイに適合します。

注文参考情報

品番構成 FEC-[幅mm]-[高さmm]-[材質コード]
FEC-300-100-SS304 (幅300mm、高さ100mm、304ステンレス鋼)
標準梱包 1 カートンあたり 10 個入り、取り付けネジ付属 (M6x12、エンドカップあたり 4 個)
カスタムオプション 黄色の粉体塗装 (視認性が高い)、穴あけ済みのケーブル入口ポート (直径 20 ~ 50 mm)、レーザー彫刻されたラベル
物理的特性
種類 ファイバーケーブルトレイ/光ケーブルトレイ
材質 材質 ストレート部は難燃性PVC、付属品は難燃性ABS、フレキシブルチューブの材質はPPです。 UL94 FV-0 等級の難燃性材料
表面仕上げ・処理

/

寸法範囲

カスタマイズ可能です

120/240/300/360
サイドレールの高さ 100
長さ 2000/3000/カスタマイズされた
太さ・線径
最大。使用荷重
アクセサリー・関連商品
製品の特徴

1. 密閉型設計で、光ファイバーケーブルを損傷から保護します。

2. ファイバーレースウェイダクトは、滑らかな表面と優れた外観を備えた難燃性プラスチック素材で作られています。

3. 曲げ半径制御を提供し、ファイバ半径≧40mmを保証します。可動ケーブル出口キットは、データセンターの拡大する要求を満たすためにオプションです。

4. 吊り下げ、キャビネット上部のサポート、または他のケーブルトレイとの接続など、さまざまな種類の設置方法が利用可能です。

イエロー(パントン123c)
環境需要 屋内
アプリケーション 光ファイバーケーブル管理、電源ケーブル管理など、幅広いアプリケーションに適しています。
  • 商社ですか、それともメーカーですか?

    私たちはメーカーです、私たちは自分自身を輸出することができます。

  • 支払い条件は何ですか?

    私たちは T/T、取消不能な L/C を一目で受け入れます。通常のご注文の場合、事前に 30%、発送前に 70% を希望します。

  • 納期はどのくらいですか?

    当社は通常のサイズを在庫しているメーカーです。入金確認後 25 日以内の配達をお約束します。

  • 無料サンプルはありますか?

    はい、可能ですが、運送費をご負担いただく必要があります。

私たちについて
江蘇陽明グループ株式会社
江蘇陽明グループ株式会社

Jiangsu Youming Group Co., Ltd. 当社は2015年に設立され、東台市十源鎮台東工業団地に位置しています。 中国でカスタマイズ ファイバーケーブルトレイエンドカップ サプライヤー そして OEM/ODM ファイバーケーブルトレイエンドカップ 工場. 当社はケーブルトレイの研究開発と製造を専門とする企業であり、江蘇省の革新的なハイテク企業でもあります。登録資本金は5,000万人民元、敷地面積は60ムー(約4ヘクタール)、生産工場面積は26,000平方メートルを超え、年間生産能力は3万トンを超えるケーブルトレイを誇ります。

高度化が進むケーブルトレイ市場において、当社は全自動生産ラインにより着実に発展し、業界をリードする地位を築いています。主な生産ラインには、スリットライン、クロスカッティングライン、自動成形ライン、自動溶接ライン、自動リベットライン、レーザー切断ライン、CNCタレットパンチングライン、自動スプレーラインなどがあります。製品は主にステンレス鋼、アルミ合金、溶融亜鉛メッキ、粉体塗装・耐火などのシリーズに分かれており、チャンネル型、台形型、穴あき型、メッシュ型など、様々な規格・モデルを取り揃えています。製品は、インフラ、交通、通信、電力(風力、太陽光発電、火力発電を含む)、機械、冶金、造船、化学、製薬、食品などの分野で広く利用されています。また、自社で試験センターを保有し、原材料調達から製品出荷まで、厳格な品質検査を実施しています。製品の品質は業界トップクラスです。当社は長年の市場拡大を通じて、多くの国内有名企業と良好な協力関係を築き、顧客に包括的な製品選択サービスを提供し、高い評価と信頼を獲得してきました。

当社は生産、技術研究開発、イノベーションを非常に重視しています。人材と技術を基盤として、50名を超えるコア技術者を含む150名以上の熟練従業員を擁しています。設計・研究開発チーム、先進的な企業管理体制、そして効率的な営業チームを擁しています。ISO 9001:2015品質マネジメントシステム認証、ISO 14001:2015環境マネジメントシステム認証、ISO 45001:2018労働安全衛生マネジメントシステム認証、EU CE認証を取得しています。数多くの独自の知的財産権と特許技術を保有し、業界の技術革新の最前線に立っています。
