トラフ ケーブル トレイ システムの耐荷重と安全率の評価

大規模なインフラ、電力、産業プロジェクトの場合、ケーブル管理システムの安定性は交渉の余地がありません。 ** トラフケーブルトレイ ** は、繊細なケーブルを埃や外部要素から保護する完全な封じ込め設計により広く選ばれています。ただし、プロジェクトの安全性は、トレイの構造限界に関する綿密な工学的評価に大きく依存しています。 B2B 調達では、**トラフ ケーブル トレイ負荷テスト** 規格への準拠を要求し、実際の負荷に基づいて計算された **トラフ ケーブル トレイの最大スパン** を検証する必要があります。 Jiangsu Youming Group Co., Ltd. は、ケーブル トレイ製造を専門とする革新的なハイテク企業であり、社内のテスト センターと高度な自動生産ラインによってサポートされ、ステンレス鋼、アルミニウム合金、亜鉛メッキ シリーズにわたる検証済みの製品を提供しています。

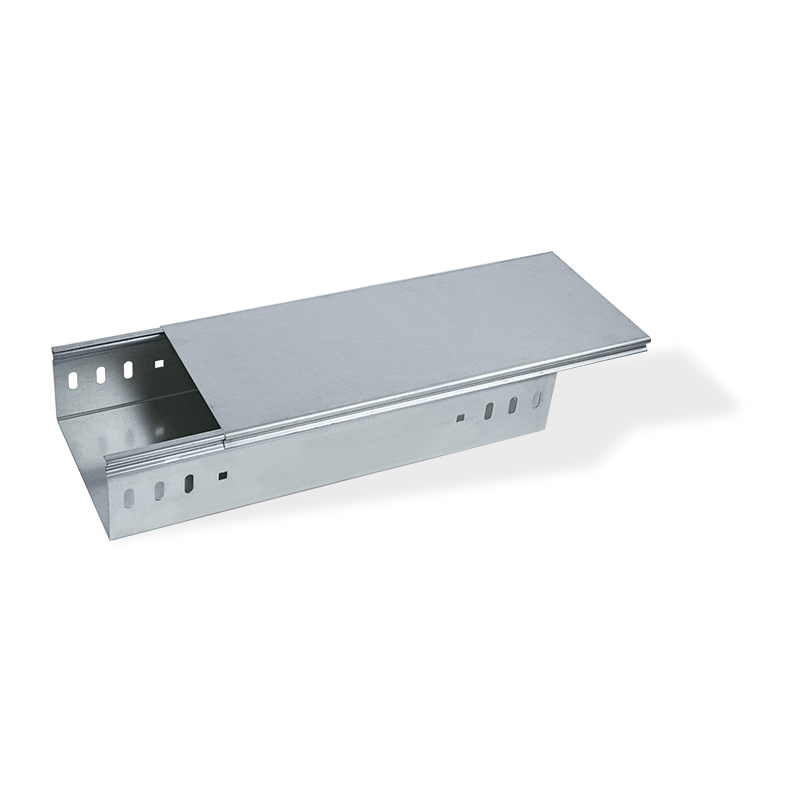

カバー付き亜鉛メッキ鋼製ケーブルトランキングトレイ

耐荷重と試験基準の解釈

ケーブル管理における安全性は、テストされた限界値と確立された安全係数によって決まります。

理解する トラフケーブルトレイ負荷試験 標準

負荷容量は、管理された **トラフ ケーブル トレイ負荷テスト**手順を通じて検証する必要があります。通常は NEMA VE 1 などの業界仕様に従っています。これらのテストでは、トレイ システムが故障するまでの特定の期間にわたって計算された負荷がかかります。公表されている安全使用荷重は、最終的な破損荷重を所定の安全係数 (通常は 1.5) で割ることによって導出されます。これにより、設置されたシステムは、重量や環境ストレスの予期せぬ増加に対して十分な緩衝効果を得ることができます。調達部門は常にこれらの認定試験報告書のコピーを要求する必要があります。

ロードとロードの相互作用 トラフケーブルトレイの最大スパン

適用される等分布荷重 (UDL) と **トラフ ケーブル トレイの最大スパン** の関係は逆であり、トレイの断面寸法と金属の厚さ (ゲージ) に大きく依存します。幅の広いトレイまたは薄いゲージでは、同じ負荷に対してより短い **トラフ ケーブル トレイの最大スパン**が必要になります。逆に、より重いゲージではより長いスパンが可能になります。 **トラフ ケーブル トレイ荷重テスト**の結果に基づいたメーカー指定の表を遵守しないと、永久変形や構造の崩壊につながる可能性があります。

比較: トレイゲージの厚さと最大スパンおよび定格荷重 (データ例):

たわみ制御とシステムの完全性

構造的な故障を超えて、ケーブルの寿命とシステムの調整には動作の制御が不可欠です。

管理する トラフケーブルトレイのたわみ 限界

耐荷重は致命的な障害に対処しますが、**トラフ ケーブル トレイのたわみ**によって機能の完全性が制限されます。過度の垂直のたるみは、プロフェッショナルらしくないように見えるだけでなく、ケーブル自体に過度のストレスを与え、光ファイバーを損傷したり、数十年にわたる使用で絶縁劣化を引き起こす可能性があります。業界のベスト プラクティスでは、**トラフ ケーブル トレイのたわみ** をスパン長さを 240 で割った値 (L/240) に制限することがよくあります。この低いたわみを実現するには、製造元が提供する **トラフ ケーブル トレイの最大スパン** 表を注意深く遵守する必要があります。

の影響 トラフトレイ設置時のケーブル充填率 負荷時

エンジニアは、**トラフ トレイ設置時のケーブル充填率**を考慮して、トレイ上の総重量を正確に決定する必要があります。 *充填率* (ケーブルが占めるトレイの断面積の割合) は熱性能を決定するために重要ですが、*実際のケーブル重量* が構造的負荷を決定します。将来の潜在的な容量ニーズを見落としたり、さまざまな電力ケーブルや通信ケーブルの密度を不正確に見積もったりすると、**トラフ ケーブル トレイ**の仕様不足や早期故障につながる可能性があります。

材料および製造上の要因

材料の選択と生産の一貫性により、長期的なパフォーマンスが保証されます。

技術的な利点 ステンレス製トラフケーブルトレイ 仕様

高湿度、腐食性化学物質 (医薬品、石油化学など)、または極端な温度にさらされる環境では、亜鉛メッキ鋼板では不十分です。 **ステンレス鋼トラフ ケーブル トレイ** 仕様 (通常は 304 または 316 グレードを使用) は、優れた耐食性と降伏強度の向上を実現します。初期コストは高くなりますが、耐用年数が長くなり、メンテナンスコストが削減されるため、**ステンレススチール製トラフケーブルトレイ** システムは、これらの要求の厳しい分野において最も経済的な長期的な選択肢となります。

製造精度と構造の信頼性

トレイの形状の精度 (幅、深さ、フランジの完全性) が非常に重要です。 Jiangsu Youming Group のレーザー切断や CNC パンチングを含む完全自動生産ラインは、トレイの形状がすべてのセグメントにわたって一貫していることを保証します。耐荷重計算と **トラフ ケーブル トレイ負荷テスト**の結果は、正確で検証された断面特性に基づいているため、この精度は非常に重要です。製造プロセスに偏差があると、**トラフ ケーブル トレイの最大スパン** の計算値が損なわれる可能性があります。

結論

**トラフ ケーブル トレイ** システムの調達と設置には、エンジニア レベルで構造の完全性を重視する必要があります。プロジェクトを成功させるには、**トラフ ケーブル トレイの最大スパン**と予測荷重を注意深く比較し、**トラフ ケーブル トレイのたわみ**の厳格な制限を尊重し、**トラフ トレイ設置時のケーブル充填率**が総重量を正確に反映していることを確認する必要があります。標準の亜鉛メッキまたは特殊な **ステンレス鋼トラフ ケーブル トレイ** 材料を選択する場合、厳格な **トラフ ケーブル トレイ負荷試験**によって検証された製品を信頼することが不可欠です。 Jiangsu Youming Group Co., Ltd. は、認定された生産プロセスとテスト センターを備え、世界で最も要求の厳しいプロジェクトに信頼性の高いケーブル トレイ ソリューションを提供する高品質のパートナーです。

よくある質問 (FAQ)

• **トラフ ケーブル トレイ負荷テスト**で使用される一般的な安全係数はどれですか? 業界標準では通常、最小安全係数 1.5 が義務付けられています。これは、**トラフ ケーブル トレイ**の最終的な破壊荷重が、公表されている安全使用荷重より少なくとも 1.5​​ 倍大きくなければならないことを意味します。
• **トラフ トレイ取り付け時のケーブル充填率**はトレイの冷却性能にどのような影響を与えますか? 充填率はトレイの構造的な **トラフ ケーブル トレイ負荷テスト**の能力に直接影響しませんが、充填率が高い (例: 40% 以上) と空気の循環が制限され、熱の蓄積につながり、内蔵されている電源ケーブルの電流容量を下げる必要があります。
• 溶融亜鉛めっき鋼板上で **ステンレス鋼トラフ ケーブル トレイ**を使用することの主な技術的利点は何ですか? 主な利点は、非常に優れた長期耐食性です。溶融亜鉛メッキは、特に酸性環境や沿岸環境では時間の経過とともに劣化しますが、**ステンレス鋼製トラフ ケーブル トレイ**の不動態酸化層は継続的で優れた保護を提供します。
• 底部を補強することで **トラフ ケーブル トレイの最大スパン**を増やすことができますか? はい。メーカーは多くの場合、縦方向の補強材や頑丈なフランジを組み込むことで **トラフ ケーブル トレイの最大スパン**を増やし、スパンと **トラフ ケーブル トレイのたわみ**を制御する主要な構造特性である断面慣性モーメントを効果的に増加させることができます。
• プロジェクト マネージャーは **トラフ ケーブル トレイのたわみ** の主張をどのように検証しますか? プロジェクト マネージャーは、メーカーの荷重表を要求する必要があります。この表には、通常、指定された荷重に対するスパンの中間点で計算されたたわみがリストされています。このたわみは、プロジェクトの指定された制限 (L/240 など) に対して確認する必要があります。
