産業プラントに適切なケーブル トレイを選択する方法

産業環境に適切なケーブル トレイを選択するには、耐荷重、材質、耐食性、ケーブルの種類、設置条件を慎重に考慮する必要があります。以下は、選択に役立つステップバイステップのガイドです。

1. ケーブル トレイのタイプを決定する

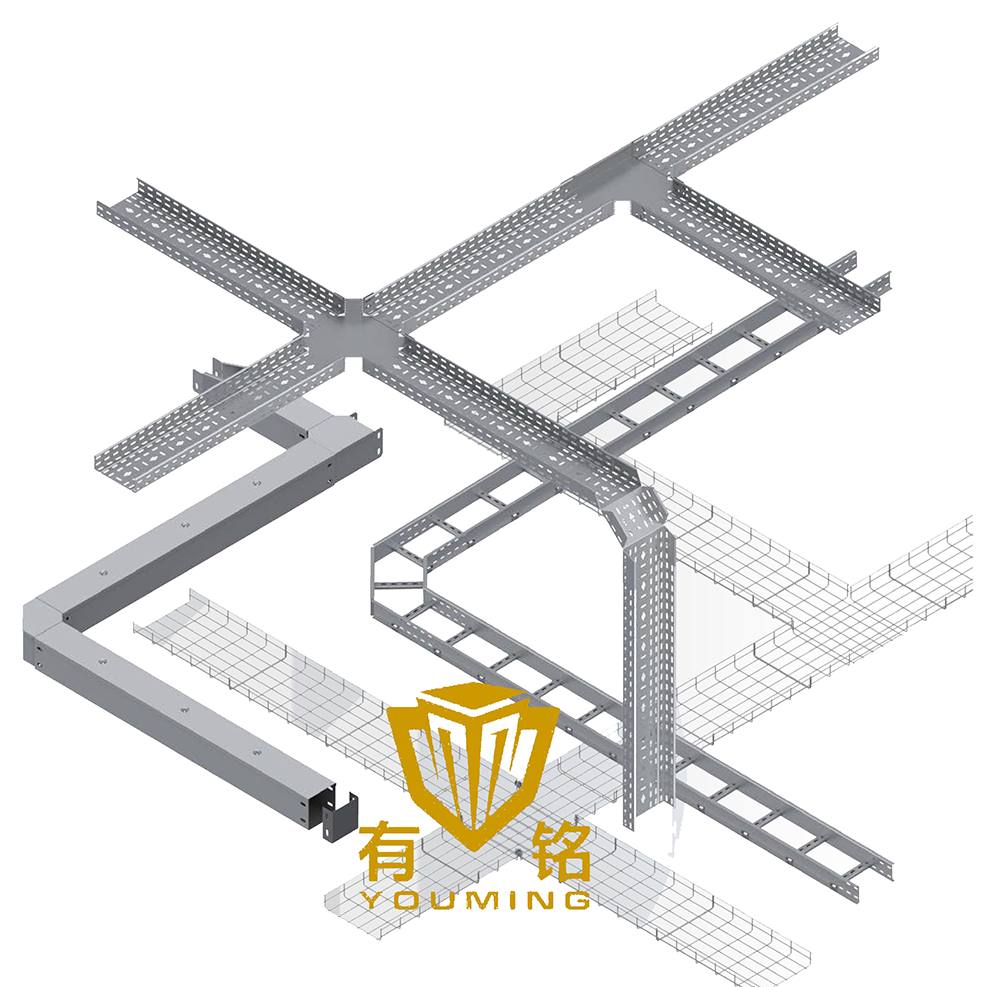

産業プラントでは通常、次の 4 つの主要なタイプのケーブル トレイが使用されます。

業界の推奨事項:

- 電源および制御ケーブル → ラダーまたはソリッドボトムトレイ

- データおよび光ファイバーケーブル → ワイヤーメッシュまたは穴あきトレイ

- 過酷な化学環境 → ステンレスまたは FRP トレイ

2. 材質と耐食性を考慮する

産業プラントでは湿気、化学物質、高温が頻繁に発生するため、材料の選択が重要です。

業界の推奨事項:

- 標準工場 → 溶融亜鉛めっき鋼板

・化学プラント → SUS316またはFRP

・屋外・高湿度→粉体塗装またはアルミ

3. 負荷容量とケーブル充填量を計算する

産業用ケーブルは重い場合があるため、トレイが重量に耐えられることを確認してください。

耐荷重ガイドライン:

- 軽量: 50 ～ 100 kg/m (制御ケーブル)

- 中負荷: 100 ～ 200 kg/m (電源ケーブル)

- 耐久性: 200 ～ 500 kg/m (HV ケーブル、鉱山プラント)

ケーブル充填率 (NEC/IEC 規格):

- 電源ケーブル → 最大 50% 充填

- コントロールケーブル → 最大 70% 充填

- 過負荷を避ける → 過熱とメンテナンスの問題を防止します

業界の推奨事項:

・太いケーブル（長いスパン）にはラダートレイを使用してください。

- ケーブル保護が重要な場合は、底がしっかりしたトレイを使用してください。

4. 環境および安全性の要因

産業プラントには特有の課題があります。

耐食性 → ケミカルゾーンではステンレスまたはFRPを選択してください。

防火 → 危険性の高い場所では耐火性トレイ (UL/CE 認定) を使用してください。

耐衝撃性 → 鉱業、石油、ガス用の頑丈なトレイ。

EMI シールド → 敏感な電子機器用のアルミニウムまたはスチールのトレイ。

業界の推奨事項:

- 石油とガス → ステンレス鋼の耐火コーティング

- 食品および医薬品 → サニタリー SS 316 トレイ

- 鉱業および重工業 → 極厚亜鉛メッキ鋼板

5. 設置とメンテナンスに関する考慮事項

- モジュラー設計 → より迅速な取り付け (例: クイッククリップシステム)。

- アクセシビリティ → オープントレイ (はしご/メッシュ) によりケーブルを簡単に追加できます。

- サポート間隔 → 通常 1.5m ～ 3m (負荷に応じて調整)。

・伸縮継手 → 高温地域で必要となります。

業界の推奨事項:

- ケーブルのルートを事前に計画して、曲げやサポートを最小限に抑えます。

-換気とアクセスのしやすさが重要な場合は、穴あきトレイを使用してください。

産業用ケーブル トレイ選択の最終チェックリスト

1. タイプ → ラダー / メッシュ / ソリッド / チャネル

2.材質→亜鉛メッキ/ステンレス/アルミ/FRP

3. 負荷 → 軽負荷・中負荷・重負荷

4. 耐食性 → 標準・耐薬品性

5. 火災安全 → 地域の規定を満たしていますか

6. 設置 → 組み立てと拡張が簡単

プロのヒント: 環境（高熱、爆発性エリアなど）でのカスタム ソリューションについては、当社にご相談ください。

---

結論

産業プラントに適切なケーブル トレイを選択すると、長期的な安全性、効率性、コスト削減が保証されます。トレイをケーブルの種類、環境、パフォーマンスの負荷要件に合わせてください。

助けが必要ですか?レイアウト設計・荷重計算は無料ですのでお問い合わせください！

特定の業界（石油化学、自動車、発電所など）向けの推奨事項をご希望ですか。さらにカスタマイズしてアドバイスいたします。
