電気システムに適したアルミニウム合金ケーブル トレイを選択する方法

最適なケーブル管理ソリューションを選択することは、あらゆる電気プロジェクトにとって重要な決定です。 アルミニウム合金ケーブルトレイ このシステムは、強度、軽量、優れた耐食性の独自の組み合わせを提供し、エンジニアや請負業者にとって最高の選択肢となっています。この包括的なガイドでは、完璧な製品を確実に選択するために考慮する必要がある重要な要素を詳しく説明します。 アルミニウム合金ケーブルトレイ 産業プラントからデータセンターまで、特定のアプリケーションの安全性、効率性、寿命を保証します。

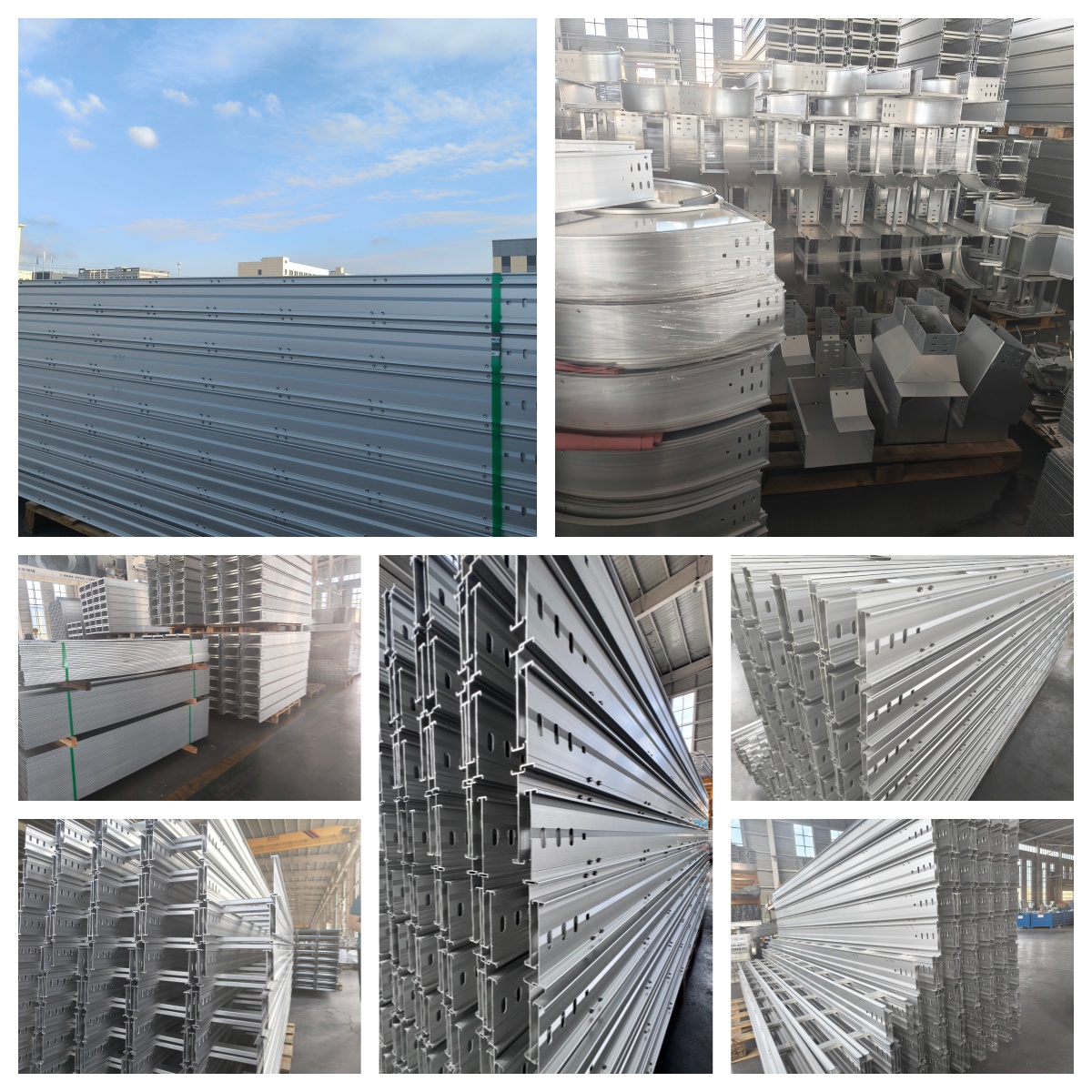

アルミニウム合金ケーブル トレイとその主な利点について理解する

選択プロセスに入る前に、アルミニウム合金の特徴を理解することが重要です。スチールとは異なり、アルミニウムは自然に保護酸化層を形成するため、錆びや腐食に対して非常に耐性があります。この固有の特性と、マグネシウムやシリコンなどの元素との戦略的な合金化を組み合わせることで、強度と驚くほど軽量な素材が生まれます。これらの特性は、現場および設置の耐用年数にわたって大きな利点をもたらします。

• 優れた耐食性: 湿気や腐食剤が存在する化学工場、海岸地域、廃水処理施設などの過酷な環境に最適です。
• 軽量: 重量がスチール製の約3分の1であるため、取り扱い、運搬、設置が容易になり、人件費や設置時間の削減につながります。
• 高い強度重量比: 最新の合金は、軽量化にもかかわらず、優れた構造的完全性と耐荷重能力を提供します。
• 非磁性かつ非火花性: 敏感な電子機器や爆発の可能性のある雰囲気のある環境にとって重要な安全機能です。
• 長期的な価値: 場合によっては鋼よりも初期コストが高くなりますが、その耐久性と最小限のメンテナンス要件により、多くの場合総所有コストが低くなります。

ステンレス鋼ケーブル トランキング エルボ T シャツ アクセサリ

ケーブル トレイを選択する際に考慮すべき 5 つの重要な要素

選択プロセスには、プロジェクト固有の要求を慎重に評価することが含まれます。適切に選択されたトレイ システムは、何十年にもわたって信頼性の高いサービスを提供しますが、選択を誤ると、安全上の危険や高価な交換につながる可能性があります。次の要素は健全な意思決定プロセスの基礎を形成し、電気インフラが効果的かつ効率的にサポートされるようにします。

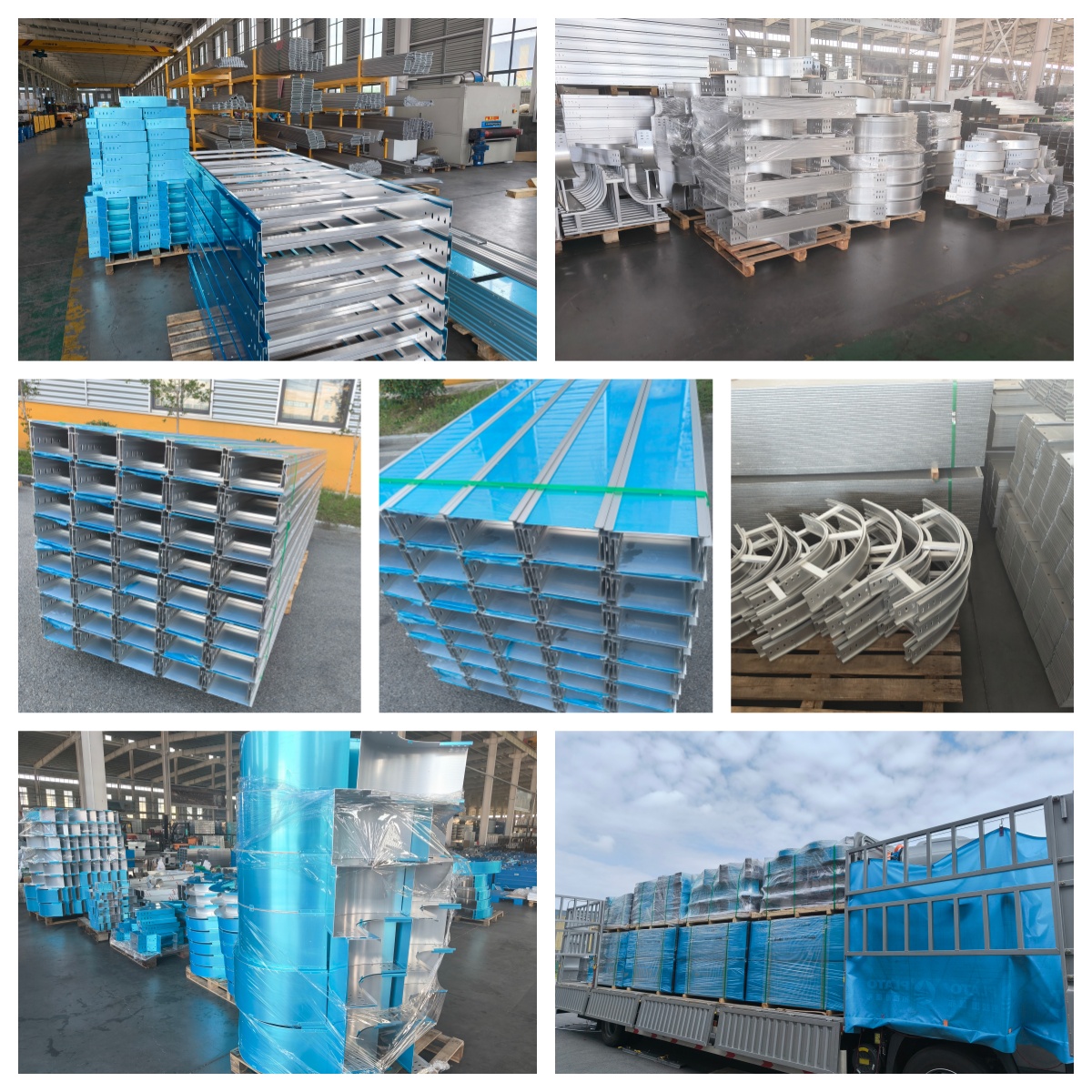

1. 耐荷重とケーブルトレイの種類

ケーブル トレイの主な機能は、ケーブルの重量を安全に支えることです。将来追加される可能性のあるケーブルも含め、トレイに配置するすべてのケーブルの総重量を計算する必要があります。この総重量をトレイのスパン長で割った値が、必要な耐荷重になります。さまざまなトレイの設計がさまざまな定格荷重に合わせて設計されているため、構造の完全性を確保するには、計算された荷重にタイプを一致させることが最も重要です。

• はしごタイプ: 最高の強度と最大限の通気性を備え、長いスパンにわたる大径電力ケーブルのサポートに最適です。
• トラフタイプ: 頑丈なサイドレールと波形の底部を備えており、はしごタイプよりも優れた封じ込めで優れたケーブルサポートと保護を提供します。
• ソリッドボトム: 重要なデータ ケーブルに適した、塵、湿気、電磁干渉 (EMI) に対する最大限の保護を提供します。
• ワイヤーメッシュ: 非常に軽量で柔軟性があり、軽量用途や頻繁に変更されるケーブル レイアウトに最適です。

2. 環境と腐食への配慮

が存在する環境 アルミニウムケーブルトレイ インストールされるかどうかは、おそらく最も重要な要素です。アルミニウムの自然な耐食性は大きな利点ですが、露出のレベルによって、必要な特定の合金または仕上げが決まります。湿度、化学物質への曝露、極端な温度、塩分の存在などの要因を評価することで、環境に最も耐久性があり、コスト効率の高いソリューションを導き出すことができます。

• 穏やかな屋内環境: 通常は、標準的なミル仕上げアルミニウム合金で十分です。
• 高湿度/沿岸地域: より高い耐食性を備えた合金 (5000 または 6000 シリーズなど) を推奨します。陽極酸化または粉体塗装仕上げにより、さらなる保護層が提供されます。
• 化学物質への暴露: 厳しい化学薬品環境の場合は、特殊な耐薬品性コーティングを施したトレイを指定してください。
• 極端な温度: アルミニウムは広い温度範囲にわたってその特性を良好に維持しますが、設計では熱膨張を考慮する必要があります。

3. サイズ、充填率、将来の拡張性

トレイの正しい物理サイズを選択するには、単に現在のケーブルを取り付けるだけでは済みません。米国電気規格 (NEC) などの国内規格および国際規格では、最大充填率に関するガイドラインが規定されており、通常は電力ケーブルの場合は 50%、制御ケーブルの場合は 40% です。さらに、賢明な設計により、将来の拡張に備えてスペースが常に割り当てられるため、後でシステムを完全にオーバーホールする必要がなくなります。この先見の明は重要な側面です アルミトレイの選択 スケーラブルなプロジェクト向け。

• すべての初期ケーブルの総断面積を計算します。
• 内部断面積が最初のケーブルの面積の 2 倍以上 (充填率 50% の場合) のトレイを選択します。
• 将来の成長に対応するには、幅の広いトレイまたは複数の段の使用を検討してください。
• ケーブル充填および定格軽減係数に関する現地の条例および規制を常に遵守してください。

4. 設置とメンテナンスの要件

設置の容易さと長期的なメンテナンスの必要性が、プロジェクトの総コストに大きく影響します。 アルミニウム合金ケーブルトレイ 軽量であるため、持ち上げ、位置決め、固定が簡単になるため人気があります。ケーブル配線の複雑さ、利用可能な取り付けポイント、特殊な取り付け金具の必要性を考慮してください。綿密に計画されたシステムにより、設置時間が最小限に抑えられ、メンテナンスや追加のための長期的なアクセスが保証されます。理解する アルミトレイの取り付け 計画を立てるには事前のプロセスが重要です。

• 軽量のトレイにより、重量物を持ち上げる機械の必要性が軽減されます。
• 事前に設計されたフィッティング (エルボ、ティー、レデューサー) を備えたモジュラー設計により、組み立てが迅速化されます。
• 熱による膨張と収縮に対応できるよう、長期にわたる伸縮継手の計画を立ててください。
• ケーブルの追加、取り外し、検査に簡単にアクセスできる設計になっていることを確認してください。

5. 業界標準および規範への準拠

ケーブル トレイ システムが関連するすべての業界標準に準拠していることを確認することは、安全性とパフォーマンスの点で交渉の余地がありません。これらの規格は、材料の組成や負荷試験から防火性能や設置方法に至るまで、あらゆるものを規定しています。準拠した製品を使用すると、法的責任から保護され、システムが期待どおりに動作することが保証されます。これは、 アルミニウムケーブルトレイ guide あらゆるプロフェッショナルにとって。

• NEMA (全米電気製造業者協会): NEMA VE 1 などの規格は、一般要件と製品テストをカバーしています。
• UL (Underwriters Laboratories): 特定の性能基準に従ってテストされた UL 認定製品を探してください。
• IEEE (電気電子技術者協会): IEEE 383 などの規格は、耐火性試験を対象としています。
• NEC (National Electrical Code): 充填率や接地など、安全な設置方法に関するガイドラインを提供します。

アルミニウム合金と代替材料の比較

アルミニウムは優れた選択肢ですが、スチールやステンレス鋼などの他の一般的な材料とどのように比較できるかを理解することが重要です。各素材には、独自の特性、利点、理想的な使用例があります。この比較により、プロジェクトの特定の技術要件と予算要件に基づいて、十分な情報に基づいた材料の選択が可能になります。

よくある質問

アルミニウムとスチールのケーブル トレイの重量の違いはどれくらいですか?

アルミニウム合金ケーブルトレイ 通常、重量は同等のスチール製トレイの約 3 分の 1 です。たとえば、幅 6 インチのスチール製ラダー トレイの重量が 1 フィートあたり 3 ポンドである場合、アルミニウム製のはしごトレイの重量は 1 フィートあたり約 1 ポンドになります。この大幅な軽量化により、取り扱いが簡素化され、輸送コストが削減され、支持構造への構造的負荷が軽減されるため、重要な要素となります。 アルミトレイの選択 新規構築と改修の両方に対応します。

アルミニウム製ケーブル トレイには接地が必要ですか?

はい、すべての金属製ケーブル トレイ システムは、National Electrical Code (NEC) およびその他の地域の規制に従って接着および接地する必要があります。アルミニウムは優れた導体ですが、適切な接地は故障電流の低インピーダンス経路を確保するために不可欠であり、これは過電流保護装置の即時動作と全体的な電気的安全性にとって重要です。信頼性の高い接続を確保するには、アルミニウム用に設計された特定のフィッティングとボンディング ジャンパーを使用する必要があります。

アルミニウムは火災の際にどのように機能しますか?

アルミニウムは、鋼に比べて融点が比較的低い (約 660°C または 1220°F)。ただし、熱伝導率が高いため、熱を逃がします。重要なのは、アルミニウムは燃えたり、火災の燃料負荷に寄与したりしないことです。厳格な耐火定格を持つアプリケーションの場合、システム全体の性能は設計と潜在的な耐火コーティングに依存するため、特定の耐火期間についてテストおよび認定された (UL 分類など) ケーブル トレイ システムを選択することが不可欠です。

アルミニウム ケーブル トレイ システムの標準的な寿命はどれくらいですか?

の寿命 アルミニウムケーブルトレイ 耐用年数は非常に長く、特に腐食性が高くない環境では 25 ～ 30 年を超えることもよくあります。その寿命は環境に直接関係しています。穏やかな屋内環境では、事実上無期限に持続する可能性があります。海岸や化学プラントのような過酷な環境でも、優れた耐食性により亜鉛メッキ鋼板よりも寿命が大幅に長くなり、あらゆる電気インフラストラクチャの耐久性と信頼性の高いコンポーネントになります。

アルミニウム製ケーブルトレイは屋外で使用できますか?

絶対に。実際、その主な利点の 1 つは、 アルミニウム合金ケーブルトレイ 屋外での優れた性能です。自然な耐食性により、雨、雪、湿気にさらされる屋外用途に非常に適しています。塩水噴霧のある厳しい沿岸環境や化学汚染のある工業地域の場合、耐食性が強化された合金 (5052 や 6061 など) または保護仕上げ (陽極酸化処理など) を指定すると、システムの耐用年数がさらに延長され、外観が維持されます。
